ИП104 "Гранат - термокабель" GTSW-105-CP

Описание

Назначение изделия

Извещатель пожарный тепловой линейный ИП104 «Гранат - термокабель» служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с модулями «МИП» .

ИП104 «Гранат - термокабель» представляет собой кабель, который позволяет обнаружить источник перегрева в любом месте на всем его протяжении. Термокабель представляет собой единый датчик непрерывного действия и применяется в тех случаях, когда условия эксплуатации не позволяют установку и использование обычных датчиков, а в условиях повышенной взрывоопасности применение термокабеля является оптимальным решением.

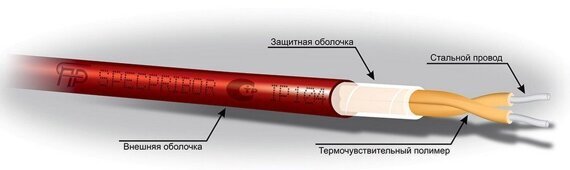

Линейный тепловой извещатель ИП104 «Гранат - термокабель» состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из термочувствительного полимера. Проводники с изолирующим покрытием скручиваются для создания между ними механического напряжения, затем покрываются защитной оболочкой и помещаются в оплетку для изоляции от воздействия неблагоприятных условий окружающей среды.
Принцип действия термокабеля:
При достижении порогового значения температуры, под действием давления проводников, происходит разрушение изоляционного покрытия из теплочувствительного полимера, позволяя проводникам войти в контакт друг с другом. Это происходит в первой точке перегрева на трассе термокабеля. Для срабатывания извещателя не требуется ждать нагрева участка, имеющего определенную длину. Термокабель позволяет генерировать сигнал тревоги при достижении температурного порога в любой точке по всей длине кабеля.
Для контроля состояния извещателя пожарного линейного (термокабеля) по всей длине и выдачи дискретных сигналов о состоянии термокабеля во внешние цепи предназначены модули интерфейсные пожарные МИП. Модули имеют функцию контроля удаленного термокабеля, а так же (в вариантном исполнении) возможность индикации места сработки термокабеля с точностью до 1 метра.

Особенности

Устойчивый к агрессивным средам (химически стойкий) (Chemically Proof)

- высокая чувствительность на всем протяжении;
- пять температурных вариантов;
- высокая устойчивость к влажности, пыли, низким температурам и химическим реагентам;
- применение во взрывоопасных зонах;
- несложный монтаж;
- низкая инерционность;
- не требует обслуживания.

Характеристики

• Цвет изоляции: белый
• Максимальная ширина защищаемой зоны, м: 7.6 м (по 3.8 м с каждой стороны извещателя)
• Способ формирования извещения: замыкание жил термокабеля
• Рекомендуемая ширина защищаемой зоны (по СП5.13130-2009), м: 5 (по 2.5 с каждой стороны)
• Температура срабатывания, °С: 105 (D)
• Инерционность срабатывания, сек: не более 15
• Диапазон рабочих температур, °С: -55…+75
• Код: 233400
• Производитель: Спецприбор
• Артикул производителя: 402340106
• Функционал: Извещатель пожарный тепловой линейный (термокабель)
