Громкоговорители в системах оповещения: ключевые элементы безопасности и комфорта
Система оповещения и управления эвакуацией (СОУЭ) представляет собой сложный инженерный комплекс, призванный обеспечить своевременное информирование людей в чрезвычайных ситуациях. В структуре такой системы особое место занимают громкоговорители — устройства, непосредственно отвечающие за передачу звуковых сигналов и голосовых сообщений. Именно от их технических характеристик, правильного подбора и грамотного размещения зависит не только соответствие нормативным требованиям, но и эффективность всей системы в критический момент.
Громкоговоритель — это электромеханический преобразователь, предназначенный для превращения электрического сигнала в акустический, воспринимаемый человеческим ухом. Такие устройства находят применение в самых разных сферах: от промышленных объектов и спортивных арен до торговых центров и жилых комплексов. В системах аварийного оповещения 3–5 типов, регламентируемых ГОСТ Р 57984-2017 и СП 3.13130.2009, громкоговорители играют жизненно важную роль — они обеспечивают четкую трансляцию команд эвакуации, сигналов гражданской обороны и других экстренных сообщений. Кроме того, они активно используются в системах фонового озвучивания, где одновременно с выполнением функций безопасности могут транслировать музыку, рекламу или информационные объявления.
Именно поэтому выбор громкоговорителей требует профессионального подхода: необходимо учитывать не только их звуковые параметры, но и условия эксплуатации, архитектурные особенности объекта и специфику задач, которые должна решать система.
Классификация громкоговорителей: типы и особенности применения
Рынок сегодня предлагает широкий спектр громкоговорителей, различающихся по конструкции, назначению, частотному диапазону и условиям монтажа. Основные категории включают:
- Настенные модели — универсальные устройства, легко монтируемые на стены или колонны;
- Потолочные громкоговорители — идеально подходят для помещений с подвесными потолками;
- Встраиваемые в стену — скрытые решения, сохраняющие эстетику интерьера;
- Подвесные конструкции — применяются в пространствах с высокими или открытыми потолками;
- Колонные громкоговорители — обладают направленным звучанием, подходят для больших площадей;
- Рупорные устройства — отличаются высокой громкостью и узкой направленностью, часто используются на улице или в шумных помещениях;
- Декоративные модели — маскируются под элементы интерьера;
- Специализированные (взрывозащищённые) — предназначены для опасных производственных зон.
По частотному диапазону громкоговорители делятся на узкополосные и широкополосные. Первые ориентированы исключительно на речевое оповещение, отличаются доступной стоимостью и достаточным качеством для передачи голосовых команд. Вторые способны воспроизводить как речь, так и музыку с высокой точностью, что делает их предпочтительными для многофункциональных объектов, таких как ТЦ, аэропорты или концертные залы, где одна система может выполнять сразу две роли — аварийного оповещения и фонового звука.
Не менее важным параметром является диаграмма направленности — характеристика, определяющая зону охвата одного устройства. От неё напрямую зависит количество необходимых громкоговорителей, их расположение и общая эффективность системы.
Монтаж настенных
Настенные модели — одни из самых распространённых благодаря простоте установки и универсальности. Монтаж обычно осуществляется на высоте 2,3–3 метра от пола, что обеспечивает оптимальное распространение звука. Конструкция большинства устройств включает регулируемый кронштейн, позволяющий изменять угол наклона и, соответственно, форму зоны озвучивания — как правило, это эллипс, размеры которого зависят от высоты и угла установки.
При проектировании системы важно учитывать акустические особенности помещения. В небольших залах или коридорах рекомендуется размещать громкоговорители в шахматном порядке, чтобы избежать фазовых искажений и эффекта эха. Это особенно актуально в помещениях с твёрдыми отражающими поверхностями — бетоном, стеклом или кафелем.
Потолочные
Потолочные модели требуют наличия подвесной конструкции — чаще всего типа «Армстронг» или аналогичной. Устройство устанавливается в подготовленное отверстие и фиксируется с помощью пружинных зажимов. При этом важно убедиться, что высота межпотолочного пространства достаточна для размещения корпуса громкоговорителя.
Зона озвучивания потолочного устройства имеет круговую диаграмму направленности, а её радиус зависит от мощности, высоты установки и акустических свойств помещения. Оптимальная высота монтажа — от 2,5 до 5 метров. С увеличением высоты расширяется охват, однако для сохранения уровня громкости требуется повышение выходной мощности. Поэтому при проектировании важно проводить акустический расчёт, учитывающий не только площадь, но и уровень фонового шума, материалы отделки и другие факторы.
Встраиваемые в стену
Такие модели монтируются в гипсокартонные стены на высоте 2–2,5 метра. Для установки создаётся ниша, в которую вставляется корпус, фиксируемый пружинными зажимами. Этот тип особенно востребован в местах, где настенные или потолочные решения нарушают дизайн-концепцию — например, в музеях, премиальных офисах или жилых лофтах.
Как и в случае с настенными моделями, зона озвучивания имеет эллиптическую форму, зависящую от угла и высоты установки. При проектировании важно обеспечить равномерное покрытие звуком, избегая «мёртвых зон». В небольших помещениях также рекомендуется шахматное расположение, чтобы минимизировать акустические помехи.
Подвесные
Подвесные конструкции применяются в ангарах, выставочных павильонах, крупных торговых залах и других объектах с высотой потолков от 4,5 до 6 метров. Устройства комплектуются тросами и кабелями, позволяющими точно регулировать высоту. Часто их монтируют на уровне осветительных приборов, что делает их визуально незаметными.
Диаграмма направленности — круговая, а охват зависит от мощности и высоты. Чем выше установлен громкоговоритель, тем больше площадь охвата, но тем выше должны быть его акустические параметры для обеспечения достаточного уровня звукового давления на уровне уха человека.

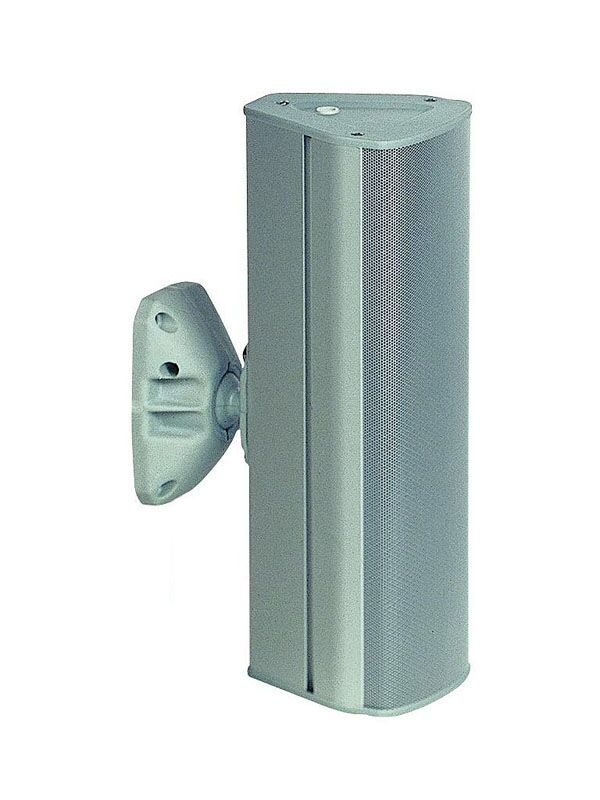

Колонные
Колонные модели характеризуются высокой направленностью и способны эффективно озвучивать длинные коридоры, вокзалы, паркинги или уличные площадки. Корпус обычно выполнен из металла с защитой IP34 и выше, что обеспечивает устойчивость к пыли и влаге. Монтаж осуществляется на стены, колонны или фасады зданий, а встроенные кронштейны позволяют точно нацеливать звук.
Оптимальная высота установки — 2,5–5 метров. Зона охвата — эллипс, форма которого регулируется углом наклона. Как и в других случаях, в небольших помещениях рекомендуется шахматное размещение для снижения риска возникновения эха.

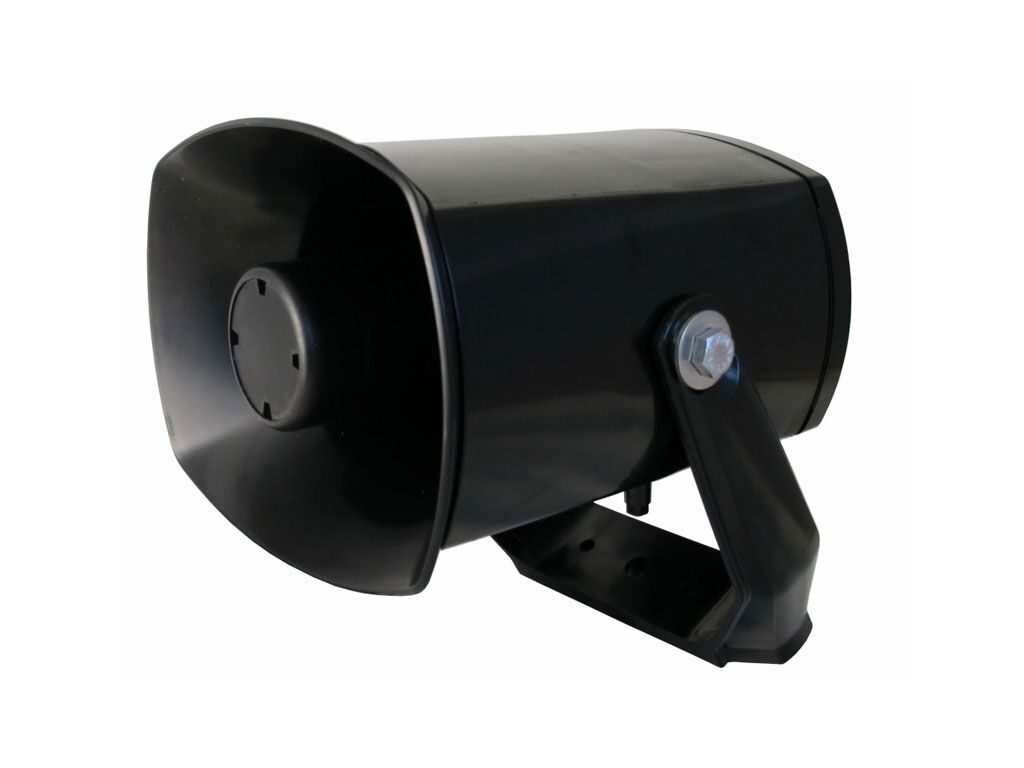

Рупорные
Рупорные устройства предназначены для работы в условиях повышенного шума — на производстве, стройплощадках, железнодорожных станциях. Они обладают узким частотным диапазоном, но обеспечивают высокое звуковое давление и чёткую передачу речи даже на значительном расстоянии.
Монтаж — на стены, колонны или фасады. Высота установки — от 4 до 8 метров, в зависимости от мощности. Диаграмма направленности — эллиптическая, с возможностью регулировки угла. Эти устройства незаменимы там, где важна не музыкальность, а максимальная разборчивость голоса.
Взрывобезопасные
Такие модели конструктивно схожи с рупорными, но имеют повышенную степень искрозащиты, соответствующую требованиям взрывобезопасности (например, по стандарту ATEX или ГОСТ Р 51330). Используются в шахтах, на АЗС, в аккумуляторных помещениях, химических производствах и других зонах с риском взрыва.
Они оснащены специальными блоками безопасного подключения и регулируемыми кронштейнами. Высота монтажа — 4–8 метров, зона охвата — эллипс, управляемый углом наклона. Как и все остальные типы, при установке в замкнутых пространствах рекомендуется шахматное размещение для предотвращения акустических искажений.
Грамотный выбор — залог эффективности и безопасности
Громкоговорители — не просто технические компоненты, а жизненно важные элементы систем безопасности. Их правильный подбор, расчёт и монтаж напрямую влияют на способность системы своевременно и чётко донести информацию до людей в экстренной ситуации. Современные решения позволяют совмещать функции аварийного оповещения и фонового звука, сохраняя при этом высокие стандарты надёжности и соответствия нормативам.
Проектирование системы оповещения должно выполняться с учётом всех факторов: архитектуры объекта, акустических условий, типа используемых громкоговорителей и их диаграмм направленности. Только такой комплексный подход гарантирует создание эффективной, безопасной и долговечной системы, способной спасти жизни и обеспечить комфорт в повседневной эксплуатации.
